Se você trabalha com áudio, já deve ter visto cabos XLR em microfones, mesas de som, caixas, equipamentos de iluminação e diversos outros aparelhos.

Mas existe uma dúvida comum: todo cabo XLR é igual?

A resposta é não.

Apesar de os conectores serem parecidos, existem diferentes tipos de cabos XLR, com características próprias para aplicações específicas. Escolher o cabo errado pode resultar em ruídos, perda de sinal ou até funcionamento incorreto do equipamento.

Neste guia, você vai entender os principais tipos de cabo XLR, suas diferenças e qual escolher para cada situação.

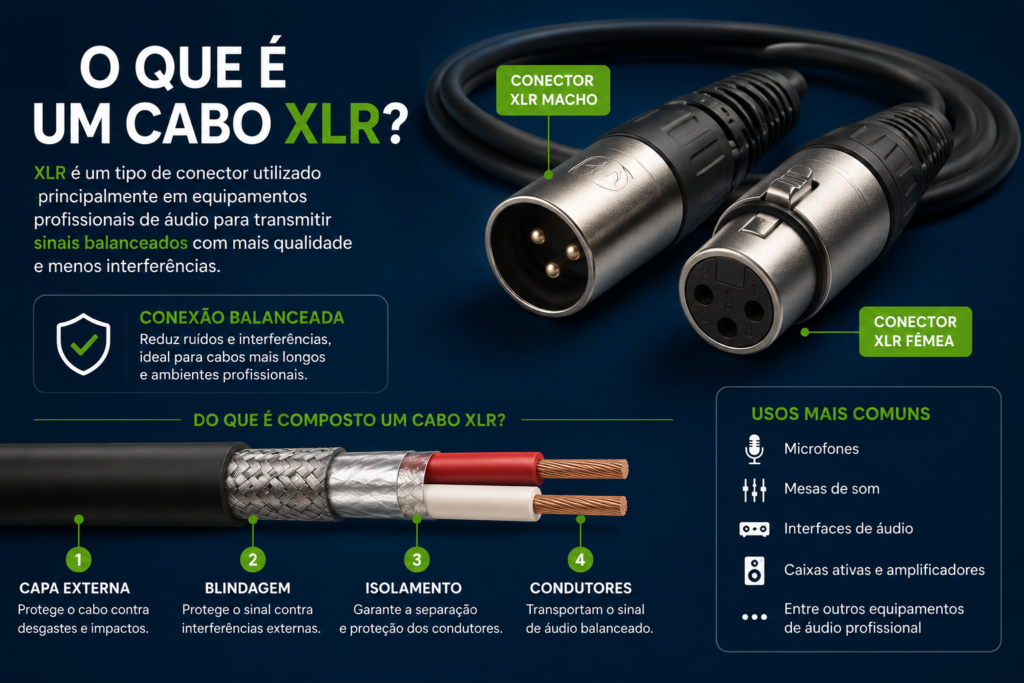

O que é um cabo XLR?

XLR é um tipo de conector utilizado principalmente em equipamentos profissionais de áudio. O padrão mais comum é o XLR de 3 pinos, muito utilizado em microfones e conexões de áudio balanceado.

Uma das principais vantagens desse sistema é a possibilidade de transmitir sinais balanceados, o que ajuda a reduzir a interferência eletromagnética, especialmente em instalações com cabos mais longos.

Um cabo XLR normalmente possui:

• Conector XLR macho;
• Conector XLR fêmea;
• Dois condutores internos para o sinal;
• Blindagem;
• Isolamento externo.

É importante entender que XLR é o tipo de conector, e não necessariamente uma especificação única de cabo. Existem cabos com conectores XLR destinados a aplicações diferentes.

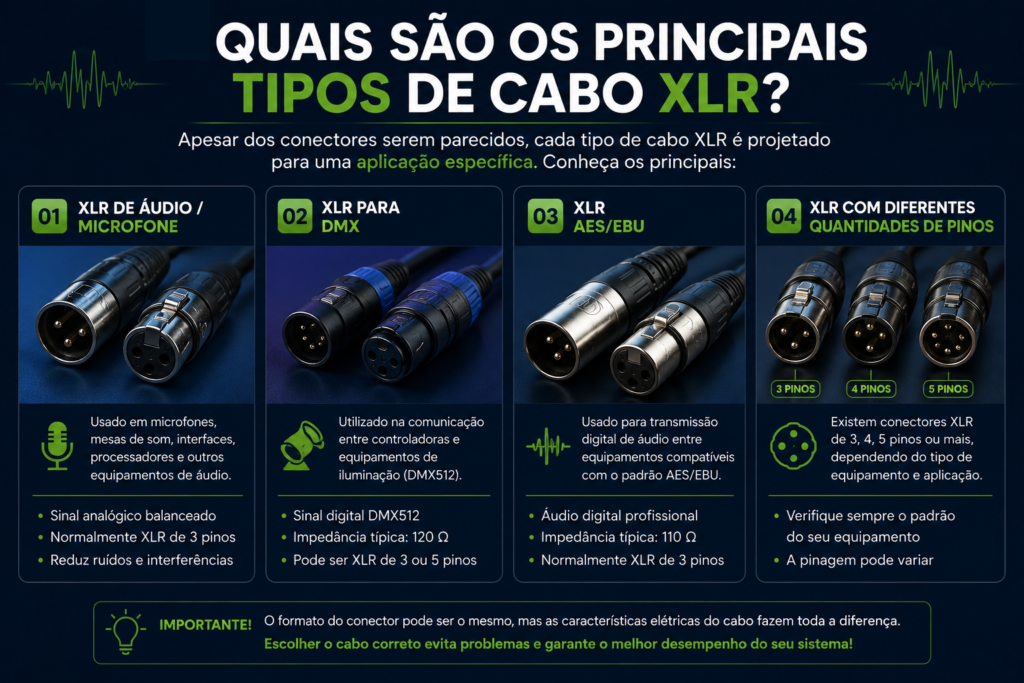

Quais são os principais tipos de cabo XLR?

Os principais que você encontrará são:

1. XLR de áudio/microfone
2. XLR para DMX
3. XLR AES/EBU
4. XLR com diferentes quantidades de pinos

Embora alguns possam parecer praticamente iguais por fora, suas características elétricas podem ser diferentes.

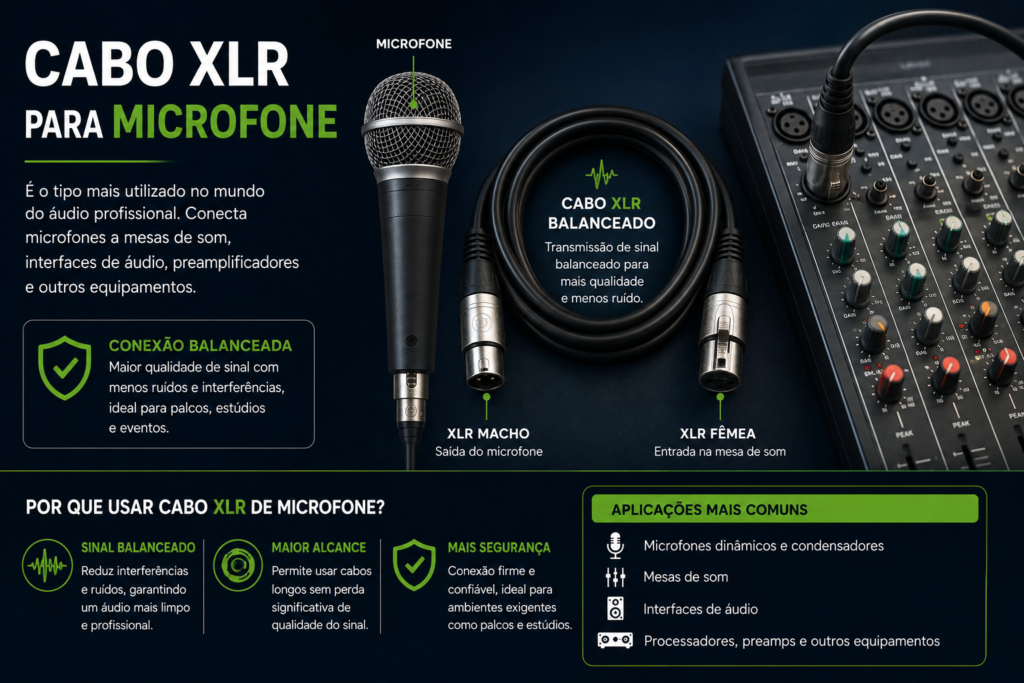

1. Cabo XLR para microfone

É provavelmente o tipo mais conhecido.

É utilizado para conectar:

• Microfones;
• Mesas de som;
• Interfaces de áudio;
• Preamplificadores;
• Processadores;
• Outros equipamentos de áudio profissional.

Normalmente utiliza XLR de 3 pinos e transmissão balanceada.

Por que utilizar um cabo balanceado?

Em uma conexão balanceada, o sinal é transmitido de uma forma que permite ao equipamento receptor rejeitar boa parte dos ruídos captados ao longo do caminho.

Isso é especialmente útil em:

• Palcos;
• Igrejas;
• Estúdios;
• Eventos;
• Sistemas de sonorização;
• Instalações com cabos longos.

Por isso, um bom cabo XLR de microfone é muito mais do que simplesmente “um fio com dois conectores”.

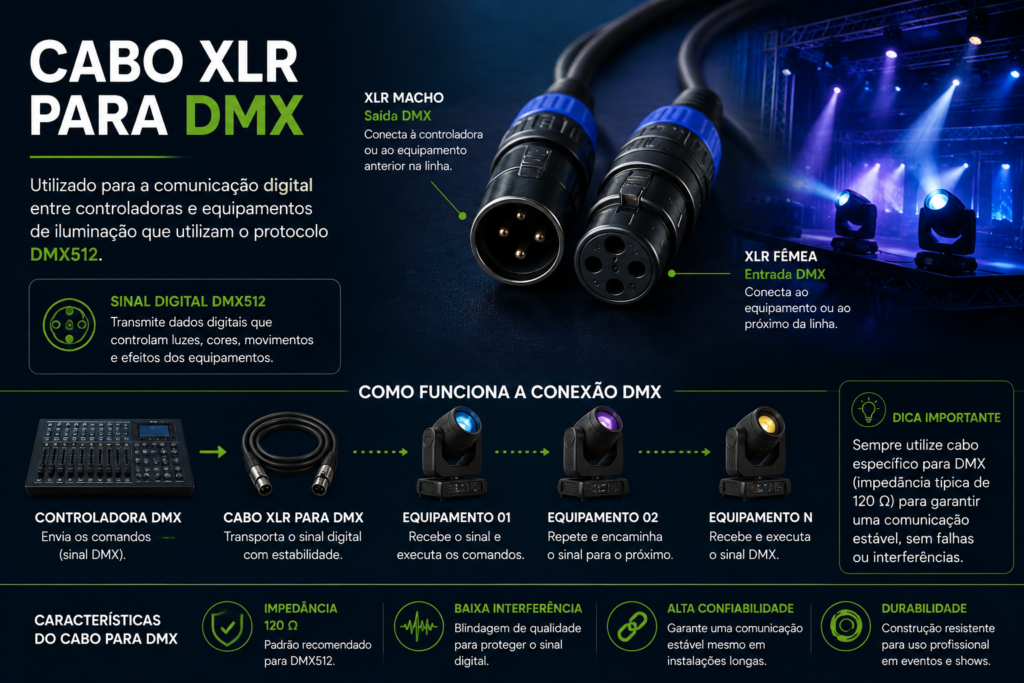

2. Cabo XLR para DMX

Aqui existe uma confusão bastante comum.

O DMX utilizado em iluminação profissional também pode utilizar conectores XLR, mas o cabo DMX não é simplesmente um cabo de microfone com conector XLR.

O padrão DMX512 utiliza uma transmissão digital e possui requisitos específicos para o cabo, incluindo sua impedância característica.

Um cabo DMX normalmente é especificado em torno de 120 Ω.

Ele é utilizado para comunicação entre equipamentos como:

• Mesas/controladoras DMX;
• Moving heads;
• Par LED;
• Strobo;
• Dimmer;
• Máquinas de efeitos;
• Outros equipamentos de iluminação.

Posso usar cabo de microfone para DMX?

Em algumas instalações pequenas, um cabo de microfone pode até parecer funcionar. Porém, isso não significa que seja a escolha correta.

Para instalações profissionais, especialmente com muitos equipamentos e linhas mais longas, prefira um cabo desenvolvido e especificado para DMX.

Isso reduz problemas de comunicação, reflexões de sinal e instabilidade na linha.

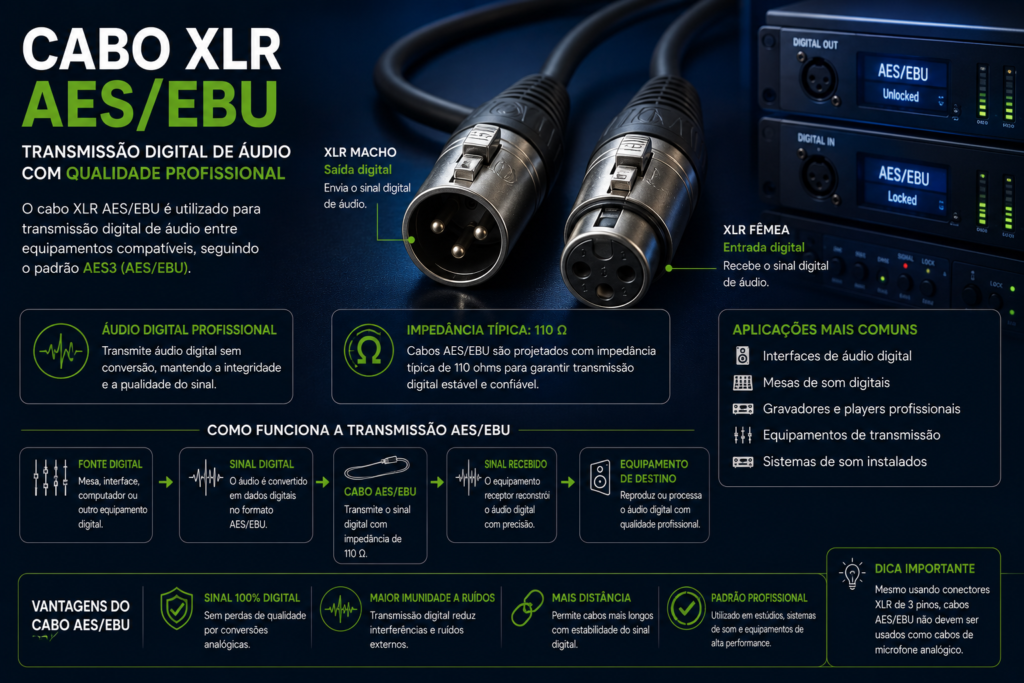

3. Cabo XLR AES/EBU

O AES/EBU é outro caso importante.

Ele é utilizado para transmissão digital de áudio, e não para o sinal analógico de microfone tradicional.

Cabos AES/EBU são normalmente especificados com impedância de 110 Ω.

Podem ser encontrados em equipamentos profissionais de áudio digital, estúdios e sistemas de áudio que utilizam esse protocolo.

Atenção à diferença

Um cabo de microfone XLR comum e um cabo AES/EBU podem utilizar conectores XLR de 3 pinos, mas isso não significa que sejam eletricamente equivalentes.

A aplicação e as características do cabo são diferentes.

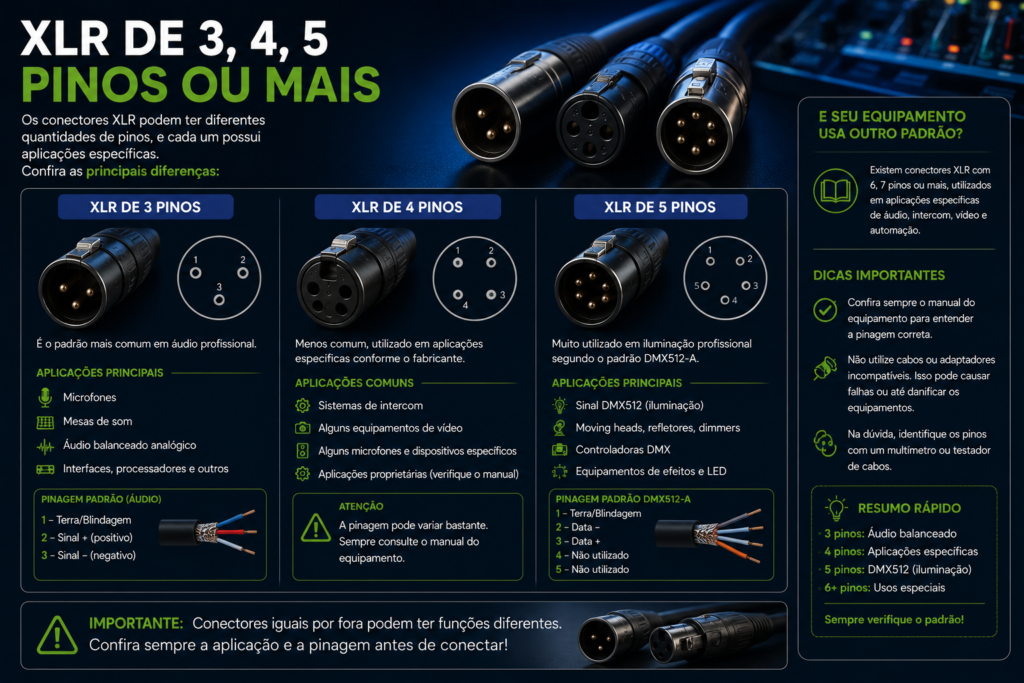

4. XLR de 3, 4, 5 pinos ou mais

Outra maneira de diferenciar conexões XLR é pela quantidade de pinos.

XLR de 3 pinos

É o padrão mais comum para:

• Microfones;
• Áudio balanceado;
• Algumas conexões DMX;
• AES/EBU.

XLR de 5 pinos

É muito conhecido no universo da iluminação porque o DMX512-A especifica o conector XLR de 5 pinos como conexão recomendada.

Porém, na prática, muitos equipamentos de iluminação utilizam XLR de 3 pinos.

Por isso, antes de comprar, confira qual conector o seu equipamento realmente utiliza.

XLR de 4 pinos

Também existem aplicações específicas para XLR de 4 pinos, dependendo do equipamento e do fabricante.

Portanto, não devemos escolher um cabo apenas pelo formato do conector. É necessário verificar a aplicação e a pinagem do equipamento.

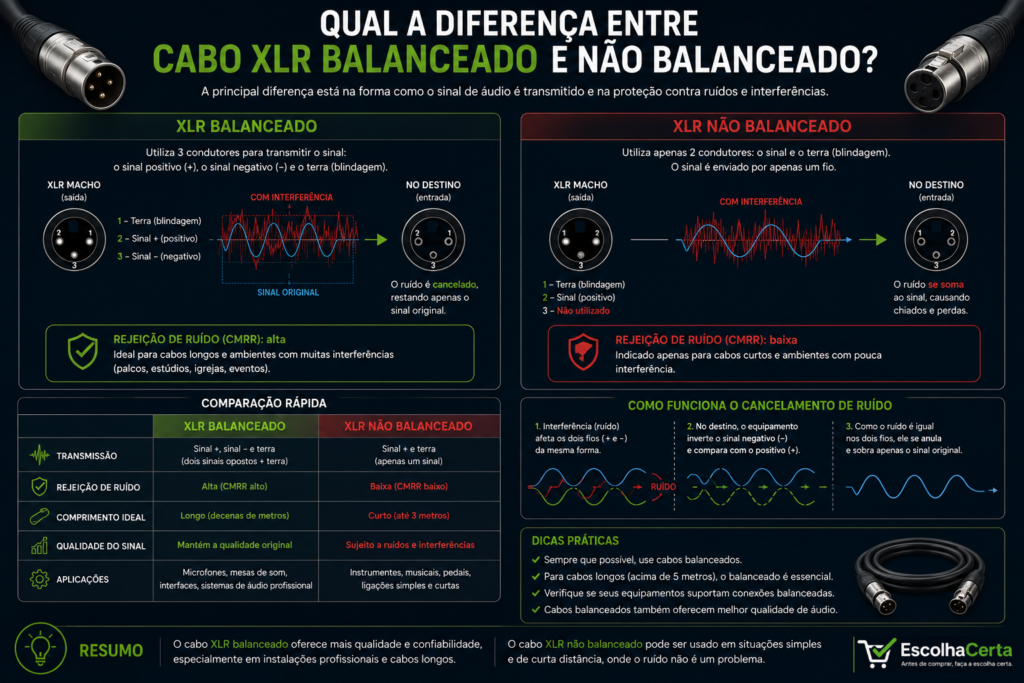

Qual a diferença entre cabo XLR balanceado e não balanceado?

Essa é uma das diferenças mais importantes para quem trabalha com áudio.

Uma conexão balanceada utiliza dois condutores de sinal e uma referência/blindagem, permitindo que o equipamento receptor rejeite interferências que sejam induzidas de maneira semelhante nos dois condutores.

Por isso, conexões XLR balanceadas são muito utilizadas em ambientes profissionais.

Exemplos de conexões balanceadas

• Microfone → mesa de som;
• Mesa de som → processador;
• Processador → amplificador;
• Interface → monitor de áudio.

O que observar antes de comprar um cabo XLR?

Não escolha apenas pelo preço.

Observe principalmente:

1. Aplicação

É para:

• Microfone?
• Áudio?
• DMX?
• AES/EBU?

Essa é a primeira coisa a verificar.

2. Número de pinos

Confira se o equipamento utiliza:

• 3 pinos;
• 4 pinos;
• 5 pinos;
• Ou outro padrão específico.

3. Comprimento

Quanto maior o cabo, maior a importância de utilizar uma construção adequada e uma boa blindagem.

Evite comprar um cabo extremamente longo simplesmente porque “pode ser útil”.

Compre o comprimento necessário para sua aplicação, deixando uma pequena margem.

4. Blindagem

Uma boa blindagem ajuda a proteger o sinal contra interferências externas.

Isso é especialmente importante em ambientes com:

• Cabos de energia;
• Fontes chaveadas;
• Iluminação;
• Equipamentos digitais;
• Grandes estruturas de palco.

5. Conectores

Os conectores são pontos críticos do cabo.

Procure conectores com boa construção mecânica, bom sistema de travamento e contatos confiáveis.

6. Construção do cabo

Observe:

• Flexibilidade;
• Espessura;
• Qualidade da capa externa;
• Blindagem;
• Resistência mecânica;
• Qualidade dos condutores.

Um cabo utilizado diariamente em palco precisa suportar muito mais esforço mecânico do que um cabo utilizado ocasionalmente em um estúdio.

Cabo XLR barato é ruim?

Não necessariamente.

O preço sozinho não determina a qualidade.

Um cabo pode ser barato e atender perfeitamente uma aplicação simples. Da mesma forma, um cabo caro pode não ser a escolha adequada se estiver sendo utilizado para a finalidade errada.

O mais importante é analisar a especificação do cabo, a qualidade da construção e a aplicação.

Para uso profissional, entretanto, vale a pena investir em cabos confiáveis, principalmente quando uma falha pode interromper uma apresentação ou evento.

Tabela rápida: qual cabo XLR escolher?

Aplicação	Cabo recomendado
Microfone	XLR de áudio balanceado
Mesa de som	XLR de áudio balanceado
Interface de áudio	XLR de áudio balanceado
DMX	Cabo especificado para DMX
AES/EBU	Cabo digital AES/EBU 110 Ω
Iluminação	Verificar o padrão do equipamento
Palco/eventos	Cabo robusto e bem blindado

---

Afinal, qual cabo XLR devo comprar?

A resposta depende do equipamento.

Para microfones e conexões analógicas de áudio, procure um cabo XLR balanceado de boa construção.

Para DMX, prefira um cabo específico para DMX.

Para AES/EBU, utilize um cabo digital com a especificação adequada, normalmente 110 Ω.

E para equipamentos com XLR de 4 ou 5 pinos, confira sempre a pinagem e o padrão utilizado pelo fabricante.

Conclusão

Embora os cabos XLR possam parecer iguais, existem diferenças importantes entre eles.

O conector é apenas uma parte da história. A aplicação, a construção, a impedância, a quantidade de pinos e as características elétricas do cabo também importam.

Antes de comprar, não olhe apenas para a aparência do cabo ou para o preço.

Verifique o equipamento, entenda a aplicação e escolha o cabo adequado.

É assim que você evita problemas e faz uma compra realmente inteligente.
